几种不同的核发电方式

2015-8-18 10:01:47| 浏览:3402|

摘要: 商用规模的核电站用的反应堆主要有压水堆、沸水堆、重水堆、石墨气冷堆和快堆等。

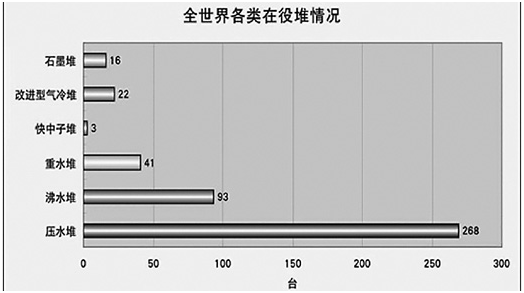

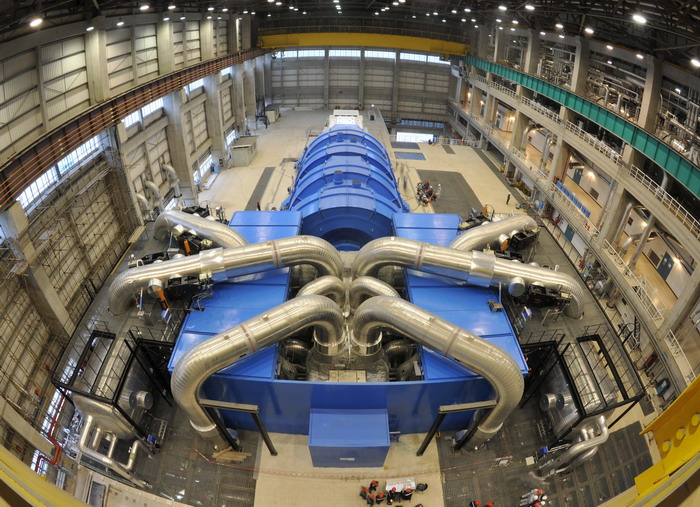

反应堆的结构形式是千姿百态的,它根据燃料形式、冷却剂种类、中子能量分布形式、特殊的设计需要等因素可建造成各类型结构形式的反应堆。世界上有大小反应堆上千座,其分类也是多种多样。按能普分有由热能中子和快速中子引起裂变的热堆和快堆;按冷却剂分有轻水堆,即普通水堆(又分为压水堆和沸水堆)、重水堆、气冷堆和钠冷堆。商用规模的核电站用的反应堆主要有压水堆、沸水堆、重水堆、石墨气冷堆和快堆等。在运行的核电站中,压水堆占67.2%,沸水堆占21.1%,重水堆占6.3%,气冷堆2.8%,快堆0.2%,其他堆型2.4%







压水堆发电

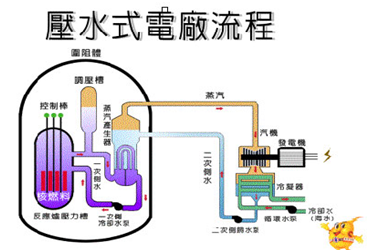

  压水堆核电站的一回路系统与二回路系统完全隔开,它是一个密闭的循环系统。该核电站的原理流程为:主泵将高压冷却剂送入反应堆,一般冷却剂保持在120~160个大气压。在高压情况下,冷却剂的温度即使300℃多也不会汽化。冷却剂把核燃料放出的热能带出反应堆,并进入蒸汽发生器,通过数以千计的传热管,把热量传给管外的二回路水,使水沸腾产生蒸汽;冷却剂流经蒸汽发生器后,再由主泵送入反应堆,这样来回循环,不断地把反应堆中的热量带出并转换产生蒸汽。从蒸汽发生器出来的高温高压蒸汽,推动汽轮发电机组发电。做过功的废汽在冷凝器中凝结成水,再由凝结给水泵送入加热器,重新加热后送回蒸汽发生器。这就是二回路循环系统。



     压水堆由压力容器和堆芯两部分组成。压力容器是一个密封的、又厚又重的、高达数十米的圆筒形大钢壳,所用的钢材耐高温高压、耐腐蚀,用来推动汽轮机转动的高温高压蒸汽就在这里产生的。在容器的顶部设置有控制棒驱动机构,用以驱动控制棒在堆芯内上下移动。



   堆芯是反应堆的心脏,装在压力容器中间。它是燃料组件构成的。正如锅炉烧的煤块一样,燃料芯块是核电站"原子锅炉"燃烧的基本单元。这种芯块是由二氧化铀烧结而成的,含有2~4%的铀-235,呈小圆柱形,直径为9.3毫米。把这种芯块装在两端密封的锆合金包壳管中,成为一根长约4米、直径约10毫米的燃料元件棒。把 200多根燃料棒按正方形排列,用定位格架固定,组成燃料组件。每个堆芯一般由121个到193个组件组成。这样,一座压水堆所需燃料棒几万根,二氧化铀芯块1千多万块堆芯。此外,这种反应堆的堆芯还有控制棒和含硼的冷却水(冷却剂)。控制棒用银铟镉材料制成,外面套有不锈钢包壳,可以吸收反应堆中的中子,它的粗细与燃料棒差不多。把多根控制棒组成棒束型,用来控制反应堆核反应的快慢。如果反应堆发生故障,立即把足够多的控制棒插入堆芯,在很短时间内反应堆就会停止工作,这就保证了反应堆运行的安全。



    压水堆核电厂因其功率密度高、结构紧凑、安全易控、技术成熟、造价和发电成本相对较低等特点,成为目前国际上最广泛采用的商用核电堆型,占轻水堆核电机组总数的3/4。我国核电站以及潜艇基本都采用了先进的压水堆核电机组,安全性比福岛高很多。



    20世纪90年代,美国和欧洲核电先进国家对今后建设的核电厂的安全、技术、经济性确定了一系列具体的奋斗目标。各国也着手研发同时满足这些要求的第三代压水堆。其中有代表的有法、德合作开发的欧洲动力堆EPR和美国西屋公司研发的AP1000EPR提出在未来压水堆设计中采用共同的安全方法,通过降低堆芯熔化和严重事故概率和提高安全壳能力来提高安全性,从放射性保护、废物处理、维修改进、减少人为失误等方面根本改善运行条件;AP1000则以全非能动安全系统、简化设计和布置以及模块化建造为主要特色。







沸水堆发电

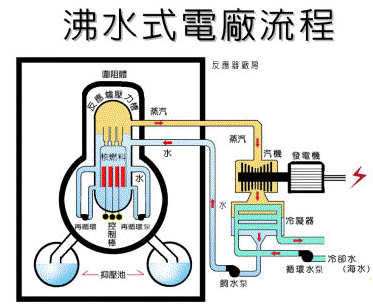

沸水堆是由压力容器及其中间的燃料元件、十字形控制棒和汽水分离器等组成。汽水分离器在堆芯的上部,它的作用是把蒸汽和水滴分开、防止水进入汽轮机,造成汽轮机叶片损坏。沸水堆所用的燃料和燃料组件与压水堆相同。沸腾水既作慢化剂又作冷却剂。



   沸水堆与压水堆不同之处在于冷却水保持在较低的压力(约为70个大气压)下,水通过堆芯变成约285℃的蒸汽,并直接被引入汽轮机。所以,沸水堆只有一个回路,省去了容易发生泄漏的蒸汽发生器,因而显得很简单。



总之,轻水堆核电站的最大优点是结构和运行都比较简单,尺寸较小,造价也低廉,燃料也比较经济,具有良好的安全性、可靠性与经济性。它的缺点是必须使用低浓铀,目前采用轻水堆的国家,在核燃料供应上大多依赖美国和独联体。此外,轻水堆对天然铀的利用率低。如果系列地发展轻水堆要比系列地发展重水堆多用天然铀50%以上。



  从维修来看,压水堆因为一回路和蒸汽系统分开,汽轮机未受放射性的沾污,所以,容易维修。而沸水堆是堆内产生的蒸汽直接进入汽轮机,这样,汽轮机会受到放射性的沾污,所以在这方面的设计与维修都比压水堆要麻烦一些。





重水堆发电

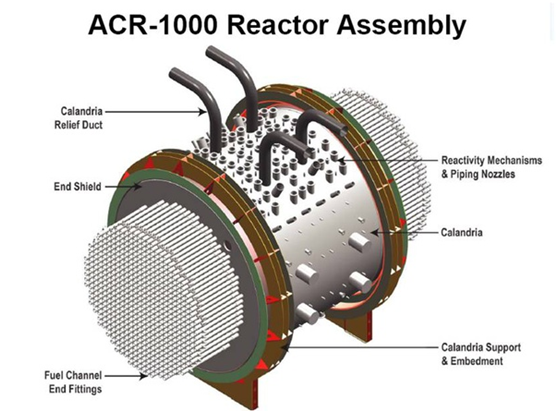

     用重水即氧化氘作为慢化剂的核反应堆被称为重水反应堆,或简称为重水堆现在的反应堆几乎都利用热中子,因此慢化剂是反应堆不可缺少的组成部分慢化剂与中子碰撞使中子亦即减少中子的数量的话,便失去了意义。所以,重水是非常优异的慢化剂,它与石墨并列是最常用的慢化剂。



     核反应堆释放的能量主要来自核裂变,发生核裂变需要有中子轰击原子核。中子的速度(能量)是有快有慢的(有高有低的,快的黑话叫快中子,慢的黑话不叫慢中子,叫热中子)。反应堆内的裂变是链式裂变,就是一个原子核被轰击后会再放出中子,然后放出的中子再去引发另一个原子核裂变,如此持续下去。原子核裂变放出的中子速度都很快(能量很高)。但是,有些原子核喜欢快中子,就容易和快中子发生裂变反应。有的原子核喜欢热中子,就容易和热中子发生反应。不幸的是,我们用的铀235比较傲娇喜欢热中子。但问题是他自己裂变放出的是快中子,要想让链式裂变一直持续下去,就要将铀235裂变放出的快中子减速变成热中子,要不然就反应不下去了。那怎么减速呢?这里慢化剂就隆重登场啦。慢化剂用自己的原子与快中子相撞,然后将快中子速度降下来。





石墨气冷堆发电



   天然铀石墨气冷堆实际上是天然铀作燃料,石墨作慢化剂,二氧化碳作冷却剂的反应堆。这种反应堆是英、法两国为商用发电建造的堆型之一,是在军用钚生产堆的基础上发展起来的,早在1956年英国就建造了净功率为45兆瓦的核电站。因为它是用镁合金作燃料包壳的,英国人又把它称为镁诺克斯堆。

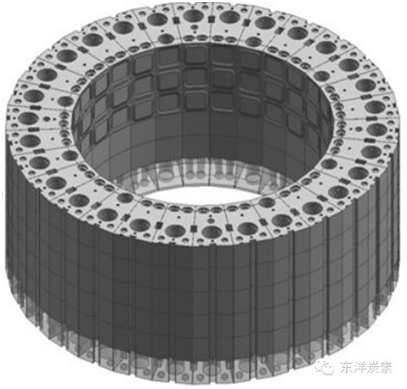

  该堆的堆芯大致为圆柱形,是由很多正六角形棱柱的石墨块堆砌而成。在石墨砌体中有许多装有燃料元件的孔道。以便使冷却剂流过将热量带出去。从堆芯出来的热气体,在蒸汽发生器中将热量传给二回路的水,从而产生蒸汽。这些冷却气体借助循环回路回到堆芯。蒸汽发生器产生的蒸汽被送到汽轮机,带动汽轮发电机组发电。这就是天然铀石墨气冷堆核电站的简单工作原理。



  这种堆的主要优点是用天然铀作燃料,其缺点是功率密度小、体积大、装料多、造价高,天然铀消耗量远远大于其他堆。现在英、法两国都停止建造这种堆型的核电站。



  高温气冷堆 高温气冷堆被称为第三代气冷堆,它是石墨作为慢化剂,氦气作为冷却剂的堆。



  这里所说的高温是指气体的温度达到了较高的程度。因为在这种反应堆中,采用了陶瓷燃料和耐高温的石墨结构材料,并用了惰性的氦气作冷却剂,这样,就把气体的温度提高到750℃以上。同时,由于结构材料石墨吸收中子少,从而加深了燃耗。另外,由于颗粒状燃料的表面积大、氦气的传热性好和堆芯材料耐高温,所以改善了传热性能,提高了功率密度。这样,高温气冷堆成为一种高温、深燃耗和高功率密度的堆型。



  它的简单工作过程是,氦气冷却剂流过燃料体之间,变成了高温气体;高温气体通过蒸汽发生器产生蒸汽,蒸汽带动汽轮发电机发电。











快堆发电



  由快中子引起链式裂变反应所释放出来的热能转换为电能的核电站。快堆在运行中既消耗裂变材料,又生产新裂变材料,而且所产可多于所耗,能实现核裂变材料的增殖。



  目前,世界上已商业运行的核电站堆型,如压水堆、沸水堆、重水堆、石墨气冷堆等都是非增殖堆型,主要利用核裂变燃料,即使再利用转换出来的钚-239等易裂变材料,它对铀资源的利用率也只有1%2%,但在快堆中,铀-238原则上都能转换成钚-239而得以使用,但考虑到各种损耗,快堆可将铀资源的利用率提高到60%70%

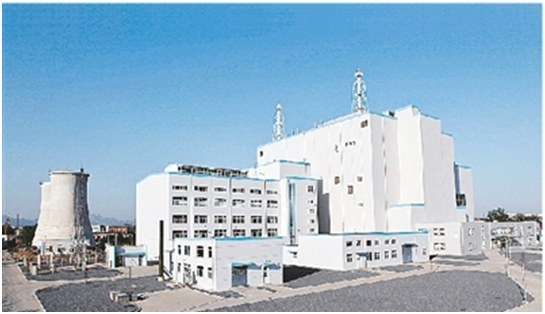

(上图为已建成的中国实验快堆)
